Application
• Signal isolation
• On-off circuit
• Motor drive circuit
• Ignition control circuit
• Replace the pulse transformer
Features
• Bidirectional configuration
• Output level is normally open
• Output voltage 100V
• Maximum conduction resistance 1.5Ω
• Output current 0.25A
• Working temperature -55℃~ +100℃
Dimension and Pin Definition
| Model | Package | Dimension(mm) | Pin Definition (top view) |

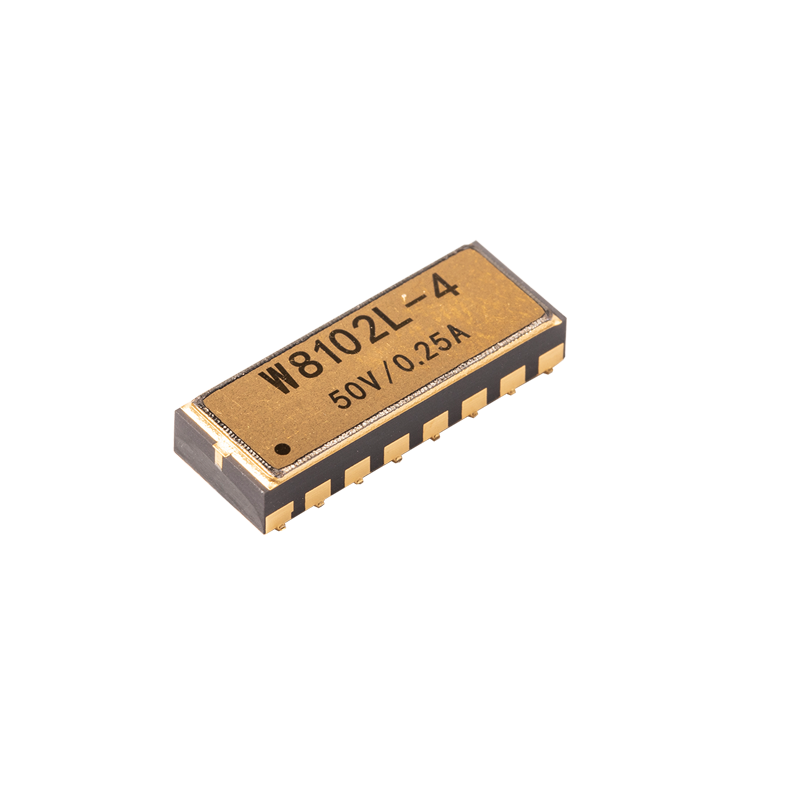

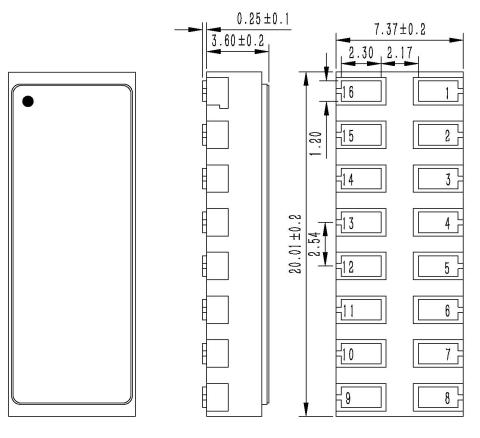

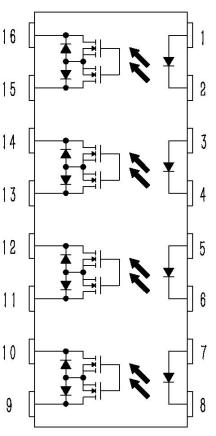

W8102L-4 | SMD16 / four channels |
|
|

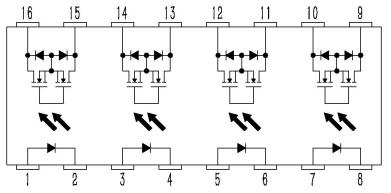

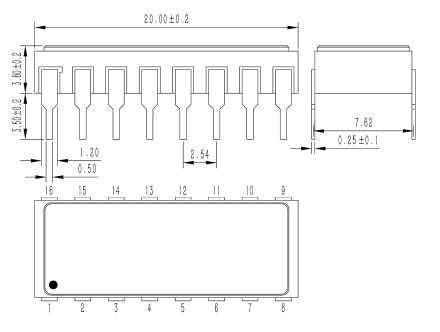

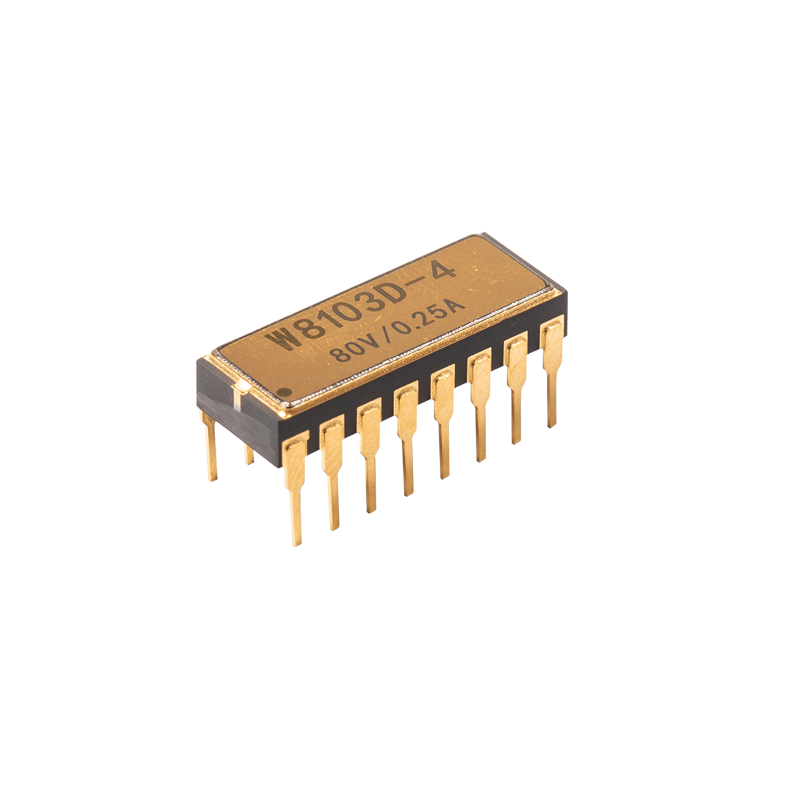

W8103D-4 | DIP16/ four channels |
|
|
